一． 产品概述
符合GB4706标准的要求，适用细丝热电偶和稍大于细丝热电偶的结点焊接（≤Ф0．５mm）。本机为Ⅰ类电器，使用时注意电源线插座必须有接地极，保护焊接人员安全操作；焊接部分采用Ⅲ类结构，安全特低电压供电，可以碰触石墨电极和焊钳，使操作人员非常安全。本机焊接成型的热电偶结点呈球型，无气孔和夹杂物、表面光滑、具有金属光泽。经精心设计和实验室使用验证，证实本机牢固可靠、经济实用。
二． 操作要点

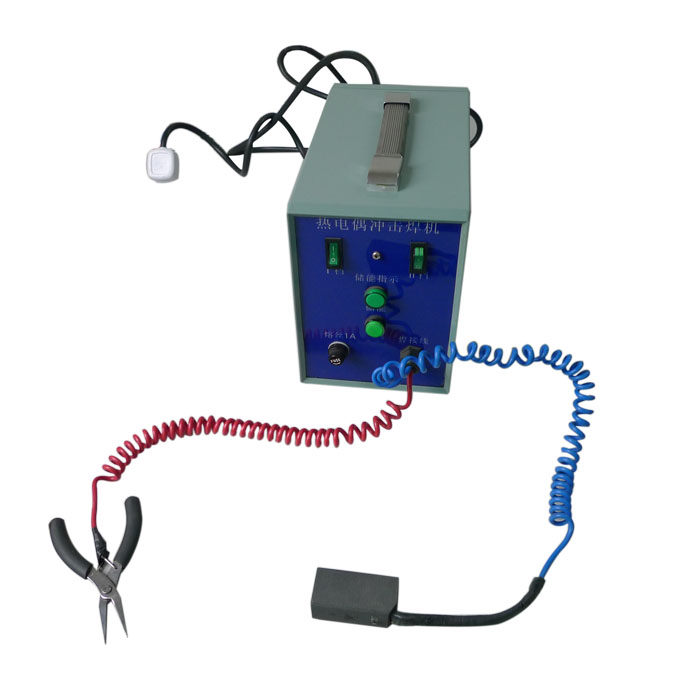

1． 将焊机放到工作台面左侧，在桌面上分开焊钳和石墨电极，用一重物压住石墨电极引线，使石墨电极任何一平面放平或将石墨电极用双面胶粘在机箱上面；
2． 插上电源插头（220V±10%，50HZ，200VA），打开后部电源开关，此时可见到电源开关指示灯亮；

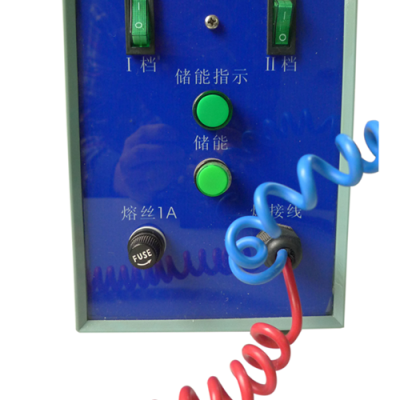

3． 根据需要调节Ⅰ档至Ⅱ档，Φ0.25mm以下热电偶丝焊接时或者想要焊接结点直径小点,建议用Ⅰ档,随着热电偶直径加大,可选用Ⅰ档+Ⅱ档；
4． 轻触储能开关，待储能指示灯熄灭时完成储能；
5． 将热电偶线护套用剥线钳剥至约20mm，然后将金属芯线用剥线钳剥至约5mm长，并绞接二根芯线，将金属部分夹到经过特殊处理的“焊钳”上，绞接部分露出2至3mm；
6． ，用手指抓住热电偶线和焊钳，使在焊钳上露出的芯线垂直于石墨平面碰触，听到 “啪”清脆的一声，焊接完成。再按一下储能按钮，为下一循环操作作好准备；
7． 检查焊点，要求焊点的直径尽量小些，通常为热电偶丝直径的两倍或稍大，结点呈球型，无气孔和夹杂物、表面光滑、具有金属光泽。
警告：储能指示灯亮时禁止焊接！
