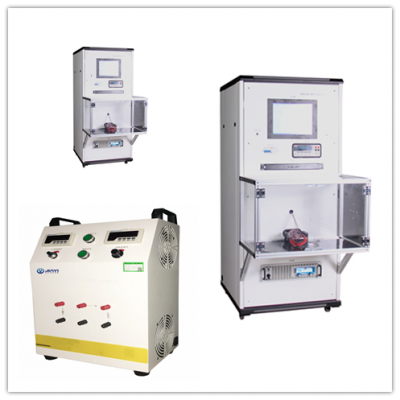

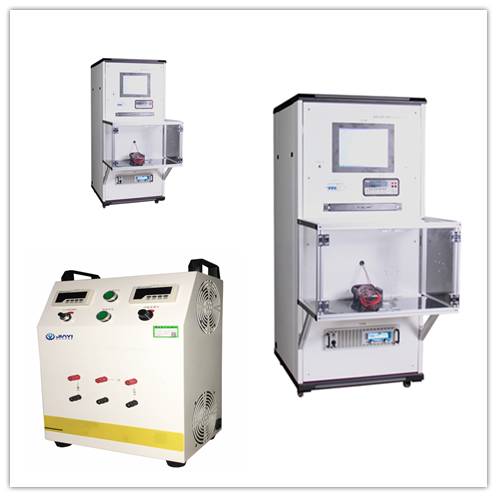

珠海市嘉仪单三相变压器综合测试系统 JAY-8779

一、设备配置

   依据国家标准GB15290中4.5、4.7、4.9、4.10、4.15、4.16，关于测试直流电阻、抗电强度、绝缘电阻、空载、负载、温升测试标准设计

1、 检测控制柜一套；

2、 一体化电脑主机一台（双核1.8GCPU、17寸液晶显示器、4G内存、32G固态硬盘、键盘、鼠标）；

3、 输入输出电气性能参数测试：采用单三相高精度电参数仪器；

4、 配置程控三相变频稳压电源，频率精度高，电压稳定

三相最大输出功率9KVA，单相最大输出3KVA

输出频率：50Hz、60Hz、47～63Hz

谐波失真≤2%，稳压精度1%

5、 配置有三相程控电阻负载装置

每相负载最大电流20A

每相负载最大功率不超过2KVA

采用康铜丝绕组，长期稳定工作，温度漂移小

自动依据设置值稳定电流

6、 配置绕组电阻测试功能，测试绕组的直流电阻

7、 配置有带电绕组温升测试仪器，自动测试计算温升，描绘温升曲线

8、 可选配：抗电强度、绝缘电阻测试功能

9、 随机测试软件一套；

10、 单工位测试

11、 设备操作台面高度规格 ： 650mm

二、软件功能：

1、项目自动检测程序、单项目手动测试程序；

2、型号输入、选择及合格判定参数自由修改程序；

   最多500个产品型号数据可保存；

3、项目选定及测试时间修改程序；

   可以对项目进行屏蔽不测，不作合格判断，不影响其他项目功能。

4、将电源线，接地测试线夹好后，启动测试后测试软件控制一次性测试完所有数据；

5、测试绝缘电阻、电气强度功能时，被测产品的零线火线短路再对地测试；

6、数据保存：

可选择：不保存、合格数据保存、全部数据保存

7、测试数据可导出到EXCEL文件格式

三、测试技术指标：

1、直流电阻测试：

   测试输入绕组、输出绕组的直流电阻值

   电阻测量范围：0～1.9999Ω～19.999Ω～199.99Ω～1999.9Ω～19999Ω

   测试精度：±（0·1％READ＋0·1%FS）

   测试对象：自动测试各输入输出绕组的直流电阻

2、电气强度：①测试电压AC：0～3KV       ±（2%读数+1%量程）

                高压变压器输出短路电流不小于200mA

                耐压程控设置，程控升压

②泄漏电流：1～40mA        ±（2%读数+1%量程）

  泄漏电流超过40mA时自动切断输出

③测试对象：输入对地之间

④测试时间：1～99S可调

3、绝缘电阻：①、测试电压：DC100-1000V可设置

             ②、绝缘电阻：2～200MΩ   ±（3%读数+2%量程）

4、输入三相、输出三相变压器电气参数测试：（空载、负载、温升测试）

   兼容测试单相输入，最多三个输出绕组的变压器

   仪器电流采集自动换挡测量，提高测试精度

   测试频率：50Hz、60Hz可选

① 三相输入相电压：AC0～300VAC       ±（0.1%rdg + 0.1%量程）

② 三相输入电流：0.005～20A         ±（0.1%rdg + 0.1%量程）

③ 功率因数：    0～1.000  　       精度  ±  0.01

④ 频率：分辨率 ±0.01Hz            ±0.1%读数

⑤ 有功功率：0～2000W               ±（0.15%rdg + 0.15%量程）

⑥ 三相输出相电压：AC0～300VAC      ±（0.1%rdg + 0.1%量程）

⑦ 三相输出电流：0.005～20A        ±（0.1%rdg + 0.1%量程）

⑧ 有功功率：0～2000W               ±（0.15%rdg + 0.15%量程）

5、温升测试功能

①、电阻测量范围：0.5～20～200～2000Ω

 测量精度：冷态电阻 ±（0·1％READ＋0·1%FS）

热态电阻 ±（0·15％READ＋0·15%FS）

②、环境温度：测量范围 0～ 50℃，测量精度 ± 0·5℃

③、绕阻温度系数可设定0～999·9，兼容铜铝线圈

④、温升：根据温升公式计算，仪器自动运算直接显示温升结果

⑤、热阻反应时间：＜30秒

⑥、试验时间： 最大99小时59分59秒，可设置

⑦、配置有隔离直流电容

6、电阻负载功能：

  ①、程序设置负载电压、电流，自动进行调整

      电压设置范围：0～300V

      负载电流设置范围：0.1～20A

  ②、设置精度：设备自动稳定控制负载电流，≤1%设置值

四、系统优点

1，电脑自动测试减少人为出错，自动记录数据，也可导出测试数据；

2、效率高每测试一个产品约8秒，节省人工。

3、设备配置操作说明书以便维护和安全使用。

五、设备组成
