产品概述：
本装置是按GB4207、GB4706、IEC60112、IEC335-1、IEC598-1、UL746A及ASTM D3638-92等标准要求设计制造。漏电起痕试验（电痕化指数试验）是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的导电液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能，测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。
漏电起痕试验仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门，也适用于绝缘材料、工程塑料、电气连接件、辅件行业。
二、型号规格及技术参数
|
参数\型号 |
JAY-9101D (0.1m³) |

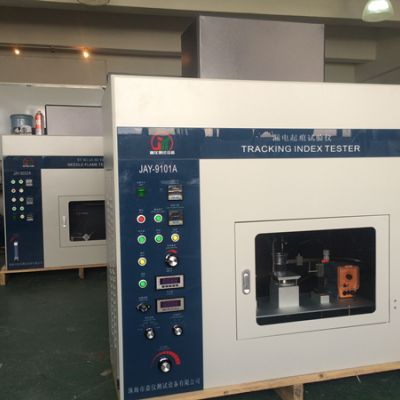

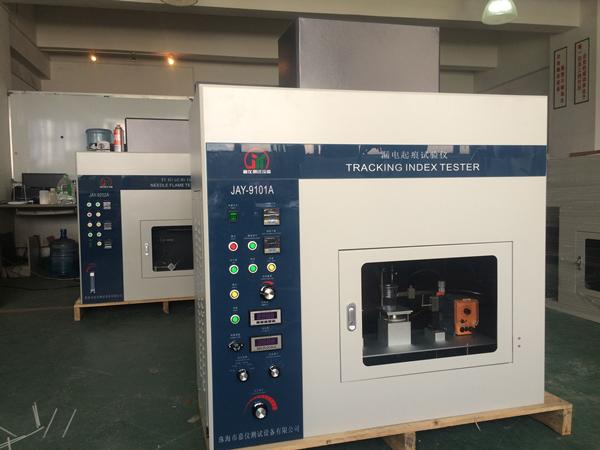

JAY-9101A(0.5m³) |
|
工作电压 |
220V/50Hz，1KVA |
220V/50Hz，1KVA |
|
试验电压 |
0～600V 可调，精度1.5％ |
0～600V 可调，精度1.5％ |
|
计时装置 |
9999X0.1S |
9999X0.1S |
|
电极 |
铂金电极和黄铜电极各一对 |
铂金电极和黄铜电极各一对 |
|
电极尺寸规格 |
（5±0.1）×(2±0.1)×(≥12)㎜， 30°斜面 |
（5±0.1）×(2±0.1)×(≥12)， 30°斜面 |
|
电极夹角及间距 |
60°±5°,间距为(4±0.1㎜) |
60°±5°,间距为(4±0.1㎜) |
|
电极压力 |
1.00N±0.05N（数显可选配） |
1.00N±0.05N（数显可选配） |
|
滴液间隔 |
30±5S，可调 |
30±5S，可调 |
|
滴液高度 |
35±5mm |
35±5mm |
|
滴液延时 |
0.2S(电磁阀开启时间) |
0.2S(电磁阀开启时间) |
|
滴液大小 |
45～50滴/cm3 |
45～50滴/cm3 |
|
延时电路 |
2±0.1S(在0.5A或更大电流时) |
2±0.1S(在0.5A或更大电流时) |
|
短路压降 |
8% MAX |
8% MAX |
|
短路电流 |
1±0.1A 1％ |
1±0.1A 1％ |
|
风速 |
0.2m/s |
0.2m/s |
|
环境要求 |
0～40℃，相对湿度≤80%，无明显振动及腐蚀性气体的场所 |
|
|
符合标准 |
GB4207、GB4706、IEC60695、IEC60112、UL746A、ASTMD3638 |
|
